3D-Planung
Die 3D-Planung in der Implantologie ist die virtuelle dreidimensionale Vorbereitung des Implantateingriffs am Computer. Sie verbindet die Volumendaten aus einer 3D-Röntgenaufnahme — meist einer DVT, seltener einer Computertomografie (CT) — mit Oberflächendaten aus einem Modellscan und den prothetischen Vorgaben der späteren Zahnersatzlösung. Das Ergebnis ist ein vollständiges digitales Modell des Kiefers, in dem Position, Achse, Tiefe und Durchmesser jedes Implantats festgelegt werden, bevor die OP beginnt.
So läuft eine 3D-Planung Schritt für Schritt ab
Voraussetzung ist ein dreidimensionaler Bilddatensatz des Kiefers, der als DICOM-Datei aus dem DVT- oder CT-Gerät exportiert wird. Diese Daten werden in eine Implantatplanungs-Software eingelesen — verbreitet sind unter anderem coDiagnostiX, SMOP, Simplant, ImplantStudio oder DTX Studio. Ergänzend wird ein Oberflächenscan der Zahnreihe — entweder über einen Intraoralscanner oder durch Digitalisierung eines Gipsmodells — eingespielt. Die Software überlagert beide Datensätze, sodass Knochenform, Schleimhaut, Nachbarzähne und Antagonisten gemeinsam sichtbar werden.

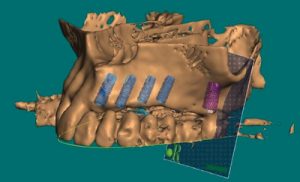

Im so entstandenen virtuellen Kiefer wird die geplante Implantatposition festgelegt. Maßgeblich sind dabei die spätere Krone oder Brücke (Backward Planning, siehe unten), das verfügbare Knochenvolumen, die Lage des Unterkiefer-Nervkanals oder der Kieferhöhle, die Achsen der Nachbarzähne und ästhetische Aspekte. Ist die Position akzeptiert, wird sie in die Operation überführt — entweder über eine 3D-Bohrschablone (statische Führung) oder über ein 3D-Navigationssystem (dynamische Echtzeitführung).
Backward Planning: von der Krone zurück zum Implantat
Eine moderne 3D-Planung ist prothetisch geführt: Zuerst wird festgelegt, wie die spätere Krone, Brücke oder Prothese aussehen und stehen soll — und erst von dort aus wird die Implantatposition definiert, die diese Versorgung optimal trägt. Dieses Vorgehen heißt Backward Planning und ist heute Standard in der digitalen Implantologie.
Konkret bedeutet das: Statt das Implantat dort zu setzen, wo der Knochen am dicksten ist, wird es dort positioniert, wo später die Kaufläche und die Achse der Krone stehen müssen. Reicht der Knochen an dieser Stelle nicht aus, wird die Knochenaufbau-Notwendigkeit Teil der Planung — nicht eine Überraschung im OP-Saal. Das verbessert sowohl die Funktion der Versorgung als auch die Ästhetik vor allem im Frontzahnbereich.
Strahlenbelastung: was die 3D-Planung zusätzlich kostet
Eine 3D-Planung setzt eine 3D-Röntgendiagnostik voraus, und diese hat eine höhere Strahlenbelastung als ein klassisches Panorama-Röntgen (OPG). Konkrete Zahlen aus der Fachliteratur liefern eine Einordnung:
| Verfahren | Typische effektive Dosis |
|---|---|
| Zahnfilm (intraoral) | 1–8 µSv |
| Panoramaröntgen (OPG) | 10–30 µSv |
| DVT, kleines Volumen | 20–100 µSv |
| DVT, großes Volumen | 80–300 µSv |
| Kiefer-CT | 300–600 µSv |
| Werte je nach Gerät, Auflösung und Aufnahmevolumen; Quellen: AWMF S2k-Leitlinie 083-005 (DGZMK), SSK Orientierungshilfe für bildgebende Verfahren 2019. | |
Die Wahl der Bildgebung folgt dem ALARA-Prinzip („as low as reasonably achievable“): Eine DVT ist immer dann gerechtfertigt, wenn die zusätzliche dreidimensionale Information die Behandlungssicherheit messbar erhöht — etwa bei knapper Knochenbreite, nahem Verlauf des Unterkiefer-Nervkanals oder geplanter sofortiger Versorgung. Bei einer Einzelzahnlücke mit reichlich Knochen und gutem Sicherheitsabstand kann eine zweidimensionale Aufnahme ausreichen.
Wann lohnt sich die 3D-Planung — und wann nicht?
Die computergestützte Planung ist mit zusätzlichem Aufwand und einigen hundert Euro Mehrkosten verbunden. Ob sich der Aufwand lohnt, hängt vom Einzelfall ab — bei schwierigen Knochenverhältnissen ist die 3D-Planung zweifelsohne besonders hilfreich, bei weniger komplexen Situationen, insbesondere der Einzelzahnversorgung, gehen die Meinungen der Spezialisten bezüglich der Notwendigkeit allerdings weit auseinander.
| Situation | 3D-Planung sinnvoll? |
|---|---|
| Einzelimplantat, gutes Knochenangebot, klare anatomische Verhältnisse | oft verzichtbar |
| Knapper Knochen, geplanter Knochenaufbau | dringend empfohlen |
| Geringer Sicherheitsabstand zum Unterkiefer-Nerv oder zur Kieferhöhle | dringend empfohlen |
| Mehrere Implantate, Frontzahnbereich, ästhetische Anforderungen | dringend empfohlen |
| Zahnloser Kiefer, geplante Sofortimplantation oder Sofortversorgung | Pflicht |
| Geplante minimalinvasive Implantation ohne Schleimhautschnitt | Pflicht |
Minimalinvasive Implantation als praktischer Hauptgewinn
Neben der exakten Positionierung im Knochen eröffnet die 3D-Planung die Möglichkeit, ohne klassisches Aufklappen des Zahnfleischs zu implantieren. Über eine vorab geplante Schablone wird das Implantatbett durch eine punktgenaue Schleimhautstanze freigelegt — der Schnitt entfällt. Klinisch heißt das in der Regel weniger Schwellung, weniger Wundschmerz und eine schnellere Heilung. Die Sicherheitsmarge zu Nerv und Nachbarstrukturen bleibt durch die digitale Vorabplanung gewahrt.
Was kostet eine 3D-Planung?
Die zahnärztliche Planungsleistung wird über die Gebührenordnung für Zahnärzte (GOZ) abgerechnet. Maßgeblich ist die Position 9000 für die implantatbezogene Analyse und Vermessung; ergänzend wird nach § 6 Abs. 1 GOZ analog für die virtuelle Operationssimulation am Bildschirm berechnet. Hinzu kommen die DVT- oder CT-Aufnahme sowie — falls vorgesehen — die Bohrschablone (GOZ 9003 oder 9005) und gegebenenfalls ein Modellscan.
| GOZ | Leistung | Punkte | 2,3-fach | 3,5-fach | 5,0-fach |
|---|---|---|---|---|---|
| 9000 | Implantatbezogene Analyse und Vermessung des Alveolarfortsatzes, je Kiefer | 884 | 114,35 € | 174,01 € | 248,59 € |
| § 6 Abs. 1 | Virtuelle 3D-Implantatplanung, je Kiefer (analoge Berechnung) | wie gleichwertige Leistung | Bewertung nach gleichwertiger GOZ-Leistung | — | — |
| Punktwert nach § 5 GOZ: 5,62421 Cent. Die analog berechnete Leistung ist auf der Rechnung verständlich zu beschreiben, mit dem Hinweis „entsprechend“ sowie Nummer und Bezeichnung der als gleichwertig erachteten Leistung (§ 10 Abs. 4 GOZ). Der Gebührenrahmen endet beim 3,5-fachen Satz (§ 5 Abs. 1 GOZ); jede darüber hinausgehende Vergütung — auch der hier ausgewiesene 5,0-fache Satz — bedarf einer schriftlichen Vereinbarung nach § 2 GOZ. | |||||
In Summe liegen die patientenseitigen Mehrkosten einer voll digitalen 3D-Planung gegenüber einer klassischen 2D-Planung typischerweise im niedrigen bis mittleren dreistelligen Euro-Bereich. Bei komplexen Fällen mit Sofortversorgung und mehreren Implantaten auch darüber. Eine schriftliche Heil- und Kostenplan-Aufstellung sollte vor dem Eingriff vorliegen.
Häufige Patientenfragen
Ist eine 3D-Planung bei jedem Implantat notwendig?
Nein. Bei einer einfachen Einzelzahnlücke mit gutem Knochenangebot und ausreichendem Sicherheitsabstand zu Nerv und Kieferhöhle kann ein hochwertiges 2D-Röntgen ausreichen. Bei mehreren Implantaten, knappem Knochen, ästhetisch anspruchsvollen Frontzahnsituationen oder geplanter Sofortbelastung ist die 3D-Planung Standard.
Wie hoch ist die zusätzliche Strahlenbelastung wirklich?
Eine dentale DVT liegt typischerweise zwischen 20 und 200 µSv — abhängig vom Aufnahmevolumen und der eingestellten Auflösung. Zum Vergleich: ein interkontinentaler Flug bringt etwa 50–80 µSv kosmischer Strahlung, die natürliche jährliche Strahlenbelastung in Deutschland beträgt rund 2.100 µSv. Eine sinnvoll indizierte DVT bewegt sich also in einer überschaubaren Größenordnung.
Was muss ich für die 3D-Planung mitbringen?
In der Regel nichts — die Aufnahme, der Oberflächenscan und die Planung werden in der Praxis erstellt. Vorhandene DVT-Aufnahmen aus radiologischen Praxen können als DICOM-Daten meist eingelesen werden, sofern sie nicht älter als wenige Monate sind und die zu behandelnde Region vollständig abbilden.
Wer trägt die Kosten?
Bei gesetzlich Versicherten sind 3D-Planung und Schablone Privatleistungen außerhalb der Kassenleistung. Privatversicherungen erstatten nach GOZ 9000 und § 6 Abs. 1 GOZ in Abhängigkeit vom Tarif. Eine Vorab-Kostenaufstellung ist Pflicht für eine fundierte Entscheidung.
Literatur
Quellen einblenden
1. Tahmaseb A, Wu V, Wismeijer D, Coucke W, Evans C. The accuracy of static computer-aided implant surgery: A systematic review and meta-analysis. Clin Oral Implants Res. 2018;29(Suppl 16):416–435. doi: 10.1111/clr.13346
2. Khaohoen A, Powcharoen W, Sornsuwan T, Chaijareenont P, Rungsiyakull C, Rungsiyakull P. Accuracy of implant placement with computer-aided static, dynamic, and robot-assisted surgery: a systematic review and meta-analysis of clinical trials. BMC Oral Health. 2024;24:359. doi: 10.1186/s12903-024-04033-y
3. DGZMK, DGMKG, DGZ et al. S2k-Leitlinie 083-005: Dentale digitale Volumentomographie (DVT). AWMF-Register, aktuelle Fassung 2023. awmf.org/leitlinien/detail/083-005
4. Strahlenschutzkommission. Orientierungshilfe für bildgebende Verfahren. Verabschiedet in der 300. Sitzung der SSK, 27./28. Juni 2019. ssk.de
5. Faber FJ. Implantologische Leistungen in der GOZ 2012 — Kommentar zu den Nummern 9000–9170. zm 102, Nr. 8, 16.4.2012. zm-online.de
