3D-Bohrschablone
Die 3D-Bohrschablone ist eine individuell gefertigte chirurgische Führungsschiene, die bei der Implantation den Bohrer in der zuvor digital geplanten Position, Richtung und Tiefe führt. Sie wird auf Basis einer dreidimensionalen Röntgenaufnahme — meist einer Digitalen Volumentomografie (DVT) — und einer Implantatplanungs-Software entworfen und anschließend gedruckt oder gefräst. Für das genaue Implantat-Einbringen stellt sie eine Alternative zu dynamischen 3D-Navigationssystemen dar.
Wie eine 3D-Bohrschablone entsteht
Voraussetzung für den Einsatz einer Bohrschablone ist ihre sichere, eindeutige Fixation auf dem Kiefer. Technisch wird in der Regel bereits für das 3D-Röntgen eine Mess-Schablone mit exakter Positionierung zum Kiefer und röntgensichtbaren Markereinsätzen gefertigt; beim Röntgen entstehen daraus DICOM-Datensätze.

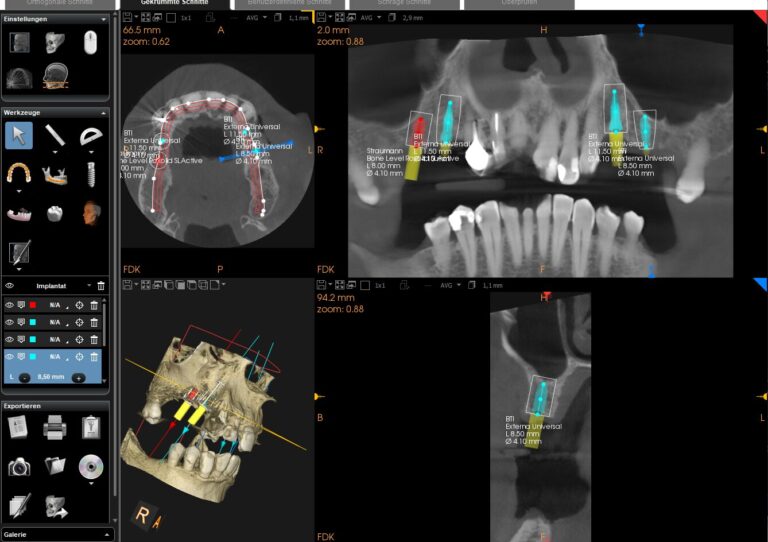

Diese Daten werden in einer Planungssoftware (z. B. coDiagnostiX, SMOP, Simplant) zusammen mit dem Oberflächenscan der Zahnreihe überlagert. Nach Wahl der idealen Implantatposition wird die Schablone konstruiert und entweder im 3D-Druck additiv aus biokompatiblem Kunststoff aufgebaut oder aus einem Rohling gefräst. In die Schablone werden Führungshülsen einpolymerisiert, die den Bohrer und gegebenenfalls auch das Implantat selbst exakt führen. Mit Hilfe spezieller Hülsen und/oder abgestimmter Bohrer (je nach Hersteller) sind auch bohrtiefenbegrenzende Stopps möglich.
Schablonentypen: zahn-, schleimhaut- und knochengetragen
Je nach Restbezahnung und Anatomie sitzt die Bohrschablone auf unterschiedlichen Strukturen — das hat direkte Folgen für die Genauigkeit.
| Schablonentyp | Sitz | Typische Indikation | Stabilität |
|---|---|---|---|
| Zahngetragen | Auf den verbliebenen Nachbarzähnen | Einzelzahnlücke, kleine Lücke | hoch |
| Schleimhautgetragen | Auf der Mundschleimhaut, oft fixiert mit Mini-Pins | Zahnlosigkeit | mittel |
| Knochengetragen | Direkt auf dem freigelegten Kieferknochen | Komplexe Fälle, größere Eingriffe | niedrigste Reproduzierbarkeit |
Zahngetragene Schablonen liefern die zuverlässigste Übertragung der digitalen Planung, weil die Nachbarzähne als feste Referenz dienen. Schleimhautgetragene Schablonen müssen zusätzlich verankert werden — meist über kleine Fixierungspins — und sind in der Literatur etwas ungenauer. Knochengetragene Schablonen zeigen die größten Abweichungen, weil die Schablone vor dem Auflegen einen Schleimhautlappen voraussetzt und der Knochen unter Belastung minimal nachgibt.
Ergänzend wird zwischen teilgeführt (Pilotbohrung über Schablone, Restbohrung freihand) und vollgeführt (Implantat wird durch die Schablone bis zur finalen Position gesetzt) unterschieden. Die vollgeführte Variante ist die präziseste, aber auch die aufwändigste und teuerste.
Wie genau ist eine 3D-Bohrschablone wirklich?
Die über das DVT erhobenen Daten zur Knochenstruktur haben eine geringe, aber nicht zu vernachlässigende Ungenauigkeit. Die Fertigung der Schablone und ihre Positionierung auf dem Kiefer ebenfalls. Addiert man die möglichen Fehler aus jeder Stufe der digitalen Kette, summiert sich die Abweichung zwischen geplanter und tatsächlicher Implantatposition.
Wie groß diese Summe tatsächlich ist, hat sich in den vergangenen Jahren deutlich verbessert. Ältere Literatur dokumentierte teilweise Abweichungen bis zu 3 mm — ein Wert, der in der Nähe sensibler Strukturen wie des Unterkiefer-Nervs problematisch ist und zwischen Nervverletzung ja oder nein entscheiden kann. Eine systematische Übersichtsarbeit mit Metaanalyse aus dem Jahr 2018, die 20 Studien einschloss, kommt für moderne statisch geführte Implantation auf eine mittlere Abweichung von rund 1,2 mm am Implantateintritt, 1,4 mm am Implantatapex und 3,5° Winkelabweichung. Eine 2024 publizierte Metaanalyse mit 67 eingeschlossenen Studien bestätigt diese Größenordnung mit 1,11 mm am Eintritt, 1,40 mm am Apex und 3,51° Winkel. Die Streubreite zwischen einzelnen Studien bleibt jedoch erheblich.
Eine 2025 publizierte In-vitro-Studie verglich Freihand-Implantation mit statisch geführter Implantation: Freihand erreichte 1,31 mm am Implantatschultern-Punkt, 1,75 mm am Apex und 6,67° Winkel; mit Bohrschablone halbierten sich die linearen Abweichungen auf 0,67 mm beziehungsweise 1,00 mm, der Winkel auf 2,66°. Die Schablone bringt also einen klaren Genauigkeitsgewinn, ersetzt aber nicht die kritische Beurteilung des Operateurs.
Klinisch heißt das: Bei guten anatomischen Verhältnissen und ausreichendem Sicherheitsabstand zu Nerv und Kieferhöhle ist die Genauigkeit einer 3D-Bohrschablone heute belastbar. Bei knappen Verhältnissen — wenig Restknochen, nahe gelegener Unterkiefer-Nervkanal — sollte die Planung den Sicherheitsabstand entsprechend großzügig wählen oder eine zusätzliche dynamische Kontrolle erwägen.
Wann lohnt sich die 3D-Bohrschablone — und wann nicht?
Die um einige hundert Euro gesteigerten Kosten zur herkömmlichen Planung verlangen eine sorgfältige Abwägung von Aufwand und Nutzen.
| Situation | 3D-Bohrschablone sinnvoll? |
|---|---|
| Einzelimplantat, gutes Knochenangebot, guter Sicherheitsabstand zum Nerv | meist verzichtbar |
| Mehrere Implantate, Frontzahnbereich, ästhetisch anspruchsvoll | dringend empfohlen |
| Geringer Sicherheitsabstand zum Unterkiefer-Nerv | dringend empfohlen |
| Zahnloser Kiefer mit geplanter Sofortimplantation | dringend empfohlen |
| Geplante minimalinvasive (flapless) Implantation ohne Schleimhautschnitt | Pflicht |
Bei herkömmlich gut zu planenden Eingriffen dürfte eine vollgeführte 3D-Planung also entbehrlich sein. Bei komplexen Fällen ist sie nicht nur Komfort, sondern Sicherheitsplus.
Minimalinvasive Implantation als Hauptgewinn
Durch die genaue Positionierung der Implantate im Knochen eröffnet die 3D-Bohrschablone die Option für eine minimalinvasive Implantologie: Die chirurgische Notwendigkeit einer großen Zahnfleisch-Eröffnung entfällt, das Implantatbett wird durch eine punktgenaue Schleimhautstanze in der Schablone aufbereitet. Das reduziert nach klinischer Erfahrung sowohl die operative Belastung als auch die postoperative Schmerzsymptomatik.
Auch die 3D-Planung vor der Implantation profitiert: Backward Planning — also Planung von der späteren Krone rückwärts zum Implantat — wird mit einer Bohrschablone überhaupt erst zuverlässig umsetzbar.
Was kostet eine 3D-Bohrschablone?
Die intraoperative Verwendung der Bohrschablone wird über die Gebührenordnung für Zahnärzte (GOZ) abgerechnet. Maßgeblich sind zwei Positionen — je nachdem, ob die Schablone klassisch oder auf dreidimensionalen Daten gestützt ist.
| GOZ | Leistung | Punkte | 2,3-fach | 3,5-fach | 5,0-fach |
|---|---|---|---|---|---|
| 9003 | Orientierungs-/Positionierungsschablone, je Kiefer | 100 | 12,94 € | 19,68 € | 28,12 € |
| 9005 | 3D-Navigations-/chirurgische Führungsschablone, je Kiefer | 300 | 38,81 € | 59,05 € | 84,36 € |
| Punktwert nach § 5 GOZ: 5,62421 Cent. Der 2,3-fache Satz bildet die durchschnittliche Leistung ab; oberhalb davon ist eine patientenindividuelle schriftliche Begründung auf der Rechnung erforderlich (§ 10 Abs. 3 GOZ). Der Gebührenrahmen endet beim 3,5-fachen Satz (§ 5 Abs. 1 GOZ); jede darüber hinausgehende Vergütung — auch der hier ausgewiesene 5,0-fache Satz — bedarf einer schriftlichen Vereinbarung nach § 2 GOZ. | |||||
Für eine echte 3D-Bohrschablone, die auf DVT-Daten basiert, ist GOZ 9005 die zutreffende Position. Die Material- und Laborkosten der Schablone sowie die Fixierungselemente sind gesondert berechnungsfähig; dasselbe gilt für die zahnärztliche Planungsleistung (GOZ 9000 zur implantatbezogenen Analyse, ergänzend § 6 Abs. 1 für die virtuelle Implantation am Bildschirm). In Summe liegen die patientenseitigen Mehrkosten gegenüber einer klassischen Planung typischerweise im niedrigen bis mittleren dreistelligen Euro-Bereich — bei komplexen Fällen auch darüber.
Das Wichtigste in Kürze: Eine 3D-Bohrschablone überträgt die am Computer geplante Implantatposition millimetergenau in den Mund. Aktuelle Metaanalysen belegen mittlere Abweichungen von rund 1,1–1,4 mm und 3,5° — deutlich präziser als die Freihand-Implantation. Der größte Vorteil ist das minimalinvasive, oft schnittfreie Vorgehen mit weniger Schwellung und Wundschmerz. Besonders sinnvoll ist die Schablone bei mehreren Implantaten, im sichtbaren Frontzahnbereich und bei knappen anatomischen Verhältnissen; beim einfachen Einzelimplantat in günstiger Lage ist sie verzichtbar. Die Mehrkosten gegenüber einer klassischen Planung liegen meist im niedrigen bis mittleren dreistelligen Euro-Bereich.
Häufige Patientenfragen
Tut die Implantation mit Bohrschablone weniger weh?
Möglich. Weil die Schablone eine punktgenaue, kleine Öffnung erlaubt, kann auf einen größeren Zahnfleischschnitt häufig verzichtet werden. Das verringert in der Regel die postoperative Schwellung und den Wundschmerz.
Wie genau ist die 3D-Bohrschablone?
Aktuelle Metaanalysen kommen auf mittlere Abweichungen von rund 1,1–1,2 mm am Implantateintritt, 1,4 mm am Apex und 3,5° Winkel. Das ist deutlich präziser als eine Freihand-Implantation, aber nicht null — der Sicherheitsabstand zu Nerv und Kieferhöhle wird in der Planung entsprechend gewählt.
Ist eine 3D-Bohrschablone bei jedem Implantat notwendig?
Nein. Bei einem Einzelimplantat in günstiger Position mit gutem Knochenangebot ist sie verzichtbar. Bei mehreren Implantaten, ästhetisch sichtbarem Frontzahnbereich, knappen anatomischen Verhältnissen oder Sofortbelastung ist sie dringend empfohlen.
Wer trägt die Kosten?
Bei gesetzlich Versicherten sind 3D-Planung und Schablone Privatleistungen und werden außerhalb der Kassenleistung berechnet. Privatversicherungen erstatten in der Regel nach GOZ 9000 und 9005, abhängig vom Tarif. Eine Vorab-Kostenaufstellung als Heil- und Kostenplan ist sinnvoll.
Wie lange dauert die Anfertigung?
Von der DVT-Aufnahme bis zur fertigen Schablone vergehen je nach Workflow ein bis zwei Wochen. Bei In-Praxis-Druck mit eigenem 3D-Drucker kann der Vorgang innerhalb eines Tages abgeschlossen sein.
Literatur
Quellen einblenden
1. Tahmaseb A, Wu V, Wismeijer D, Coucke W, Evans C. The accuracy of static computer-aided implant surgery: A systematic review and meta-analysis. Clin Oral Implants Res. 2018;29(Suppl 16):416–435. doi: 10.1111/clr.13346
2. Khaohoen A, Powcharoen W, Sornsuwan T, Chaijareenont P, Rungsiyakull C, Rungsiyakull P. Accuracy of implant placement with computer-aided static, dynamic, and robot-assisted surgery: a systematic review and meta-analysis of clinical trials. BMC Oral Health. 2024;24:359. doi: 10.1186/s12903-024-04033-y
3. Werny JG, Fan S, Diaz L, Al-Nawas B, Sagheb K, Gielisch M, Schiegnitz E. Evaluation of the Accuracy, Surgical Time, and Learning Curve of Freehand, Static, and Dynamic Computer-Assisted Implant Surgery in an In Vitro Study. Clin Oral Implants Res. 2025;36(5):561–571. doi: 10.1111/clr.14403
4. Raico Gallardo YN, da Silva-Olivio IRT, Mukai E, Morimoto S, Sesma N, Cordaro L. Accuracy comparison of guided surgery for dental implants according to the tissue of support: A systematic review and meta-analysis. Clin Oral Implants Res. 2017;28(5):602–612. doi: 10.1111/clr.12841
5. Bundeszahnärztekammer. GOZ-Kommentar Nr. 9003 und Nr. 9005 — Implantologische Leistungen. bzaek.de/goz (abgerufen Mai 2026).
